1 . Variação da aeronave para uso militar.
2 . Mais uma variação para uso militar camuflado.
3 . Projeto seccionado do molde digital.
4 . Projeto do cockpit usando o molde digital.
5 . Projeto da volumetria do berço de fixação do motor e sua carenagem.

4

5

6
6 . Processo de fabricação do molde conforme projeto.
7 . Refinamento do molde para construção real do cockpit.

7
Nossa tarefa foi desde o design, sua volumetria, o projeto mecânico usando os mais avançados softwares do mercado internacional, e execução completa em conjunto com a INGLAER, representada pelos construtores Rubens Bento Borges e João Batista.

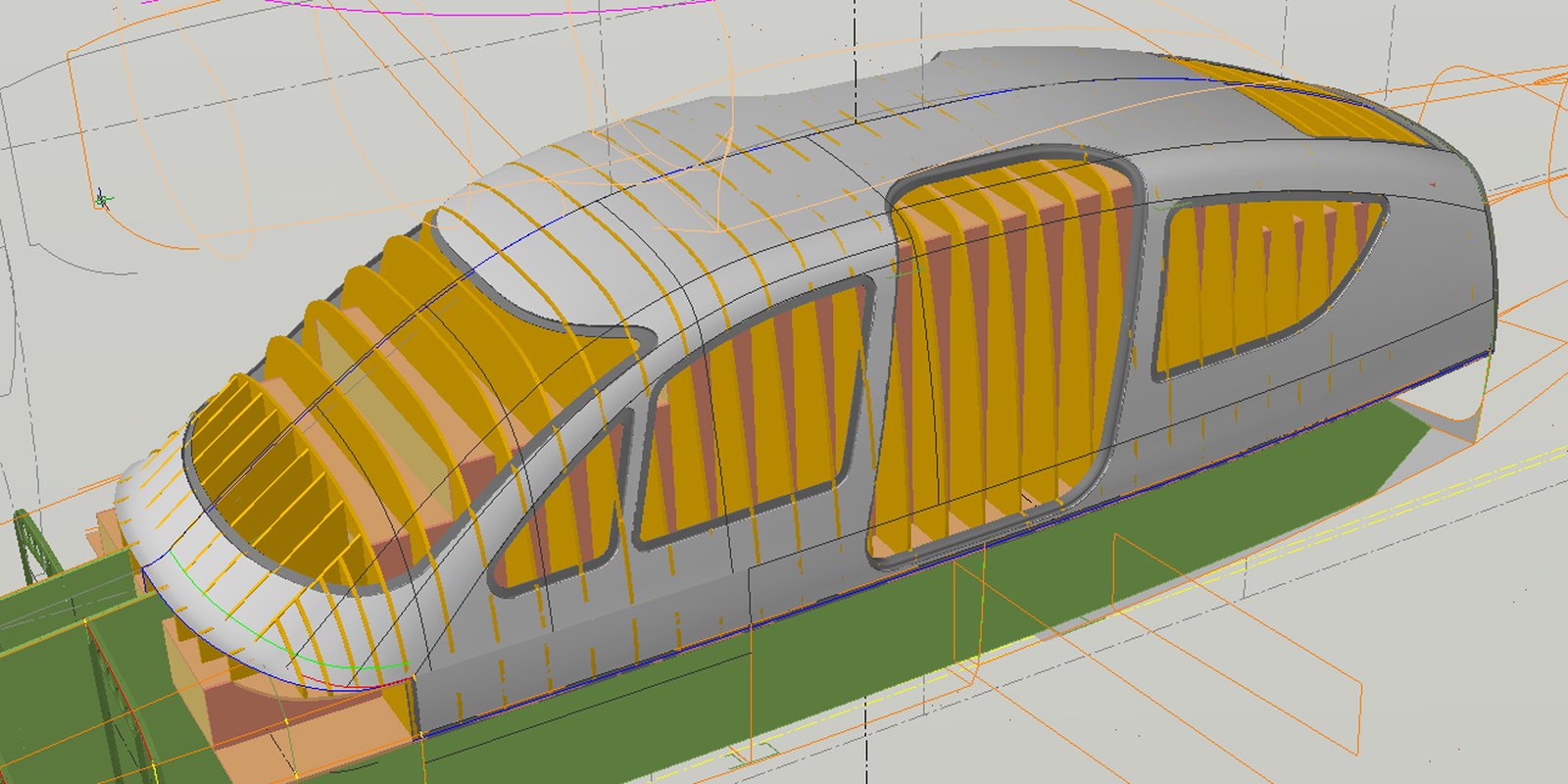

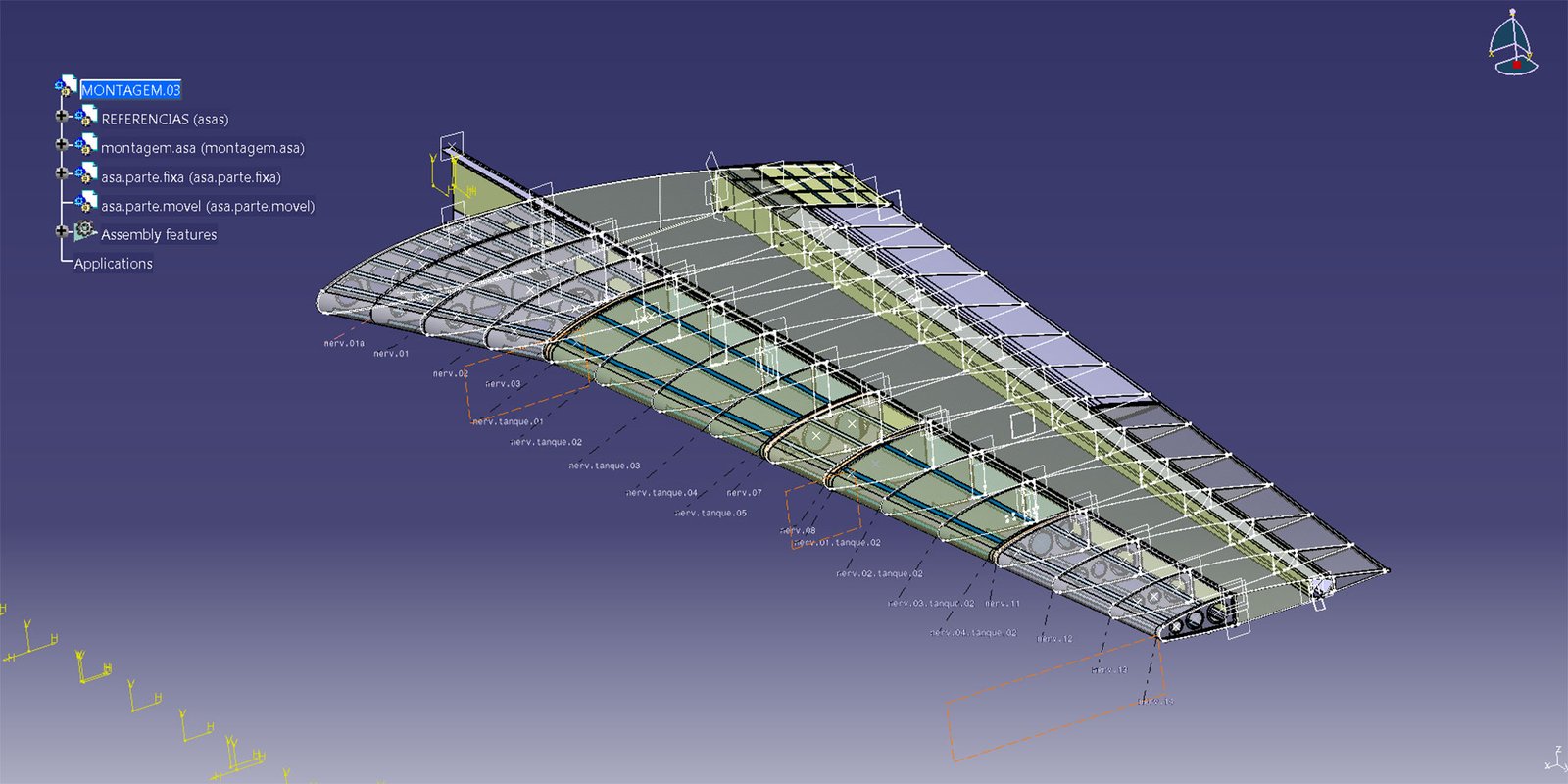

Construção das nervuras no software
Primeiro avião anfíbio do Brasil, esta aeronave foi idealizada pelo tricampeão de F1, Nelson Piquet.



Nervuras do Bico


Primeira versão do projeto

Versão final do ambíbio
